Справка
Расчёт соединений для схемы 12 м, пластины МЗП-2. Усилия задаются явно. Прочность и устойчивость всей фермы здесь не проверяются.

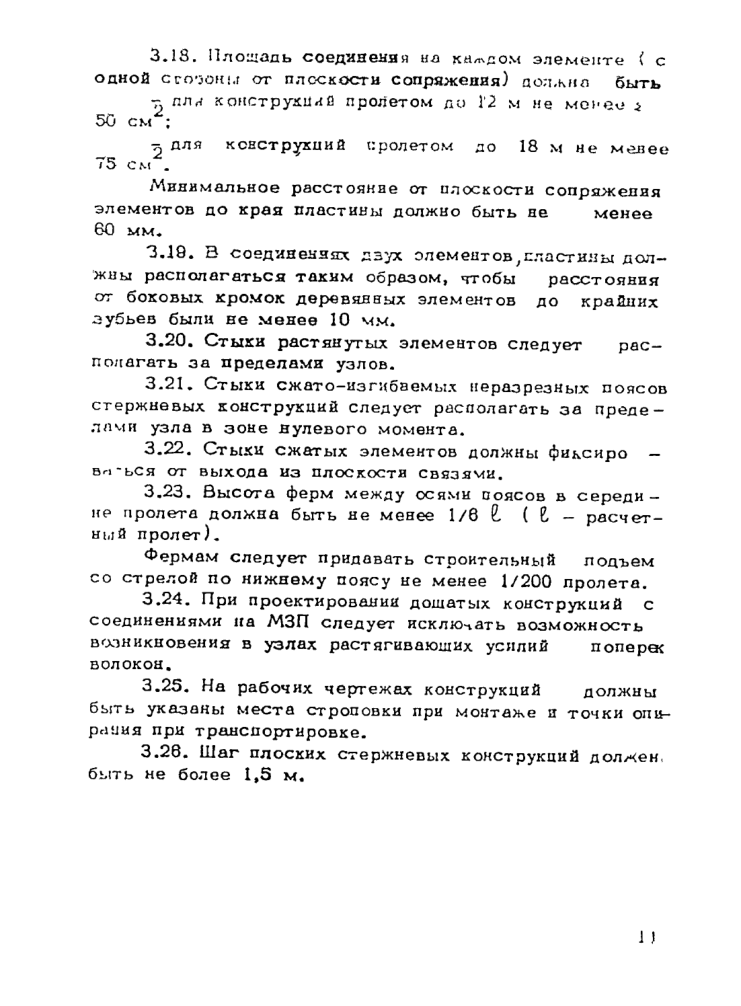

Fтреб — рабочая площадь на одном элементе с одной стороны, с минимумом 50 см². Две стороны учтены формулой.
Fфакт определяется по чертежу за вычетом полос 10 мм и участков вне рабочей зоны. Это не площадь всей пластины. В режиме проверки пустое поле означает, что нужны данные.

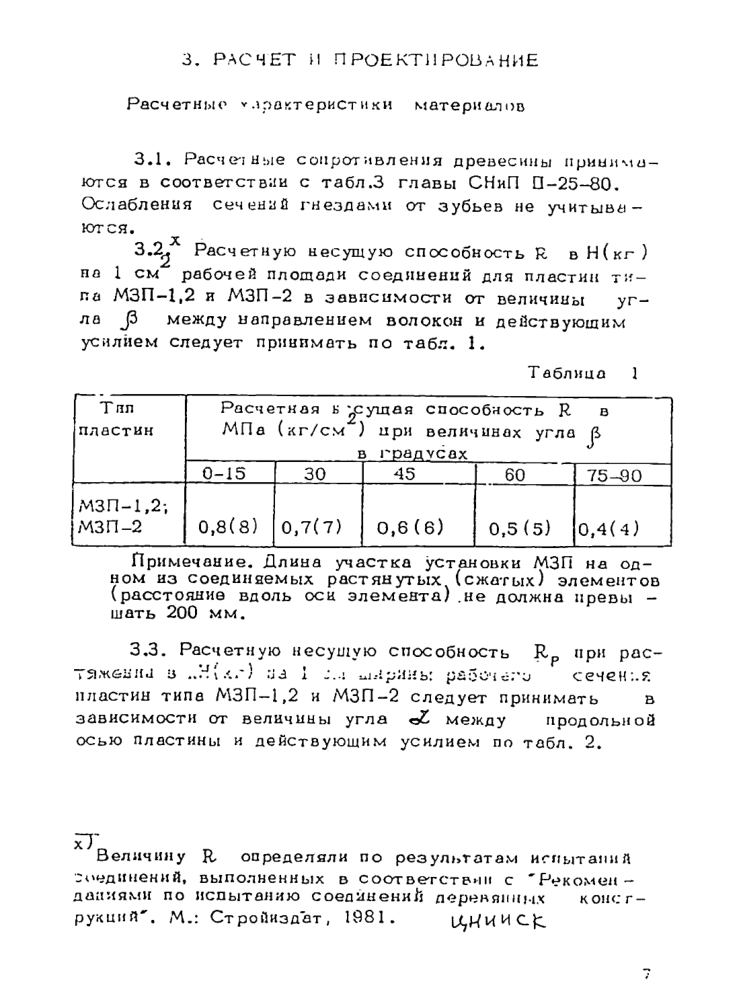

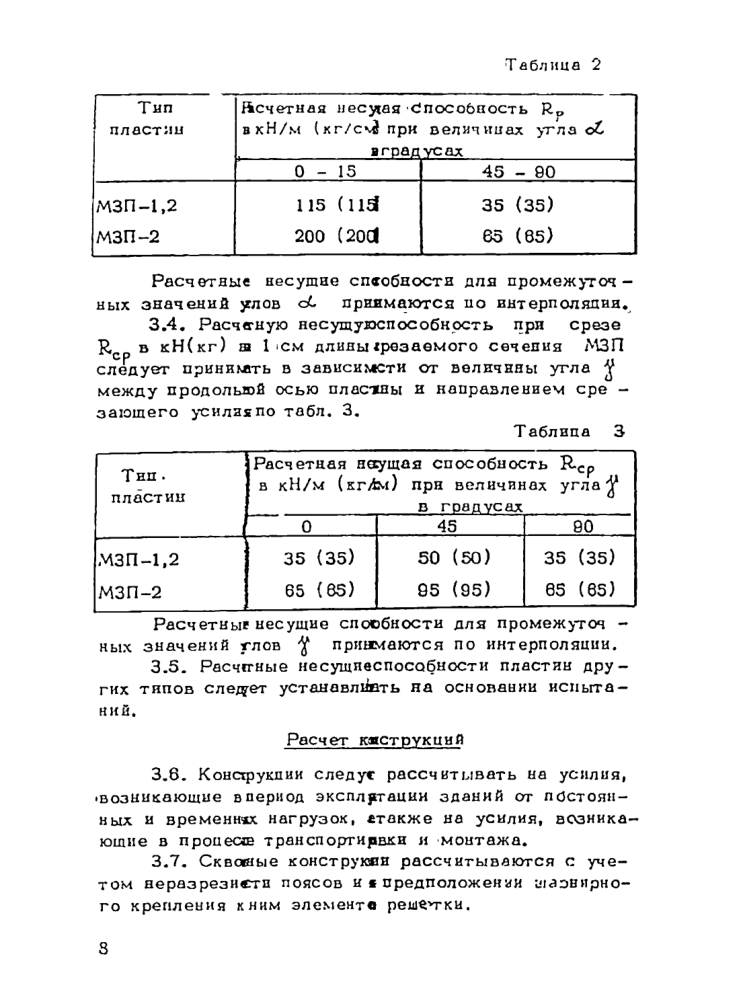

Коэффициенты и углы можно изменить в «Настройках расчёта». При другом угле сопротивления проверяются отдельно. Рисунок показывает исходный пример.
